I      COMMENT SE PRÉSENTE UN AMPLIFICATEUR OPÉRATIONNEL ?. 2

II     QUELLES SONT LES CARACTÉRISTIQUES D’UN AMPLIFICATEUR OPÉRATIONNEL ? : 2

a ) Caractéristique de transfert d'un amplificateur opérationnel : 2

b ) caractéristique de transfert d'un amplificateur opérationnel supposé parfait : 3

III    AMPLIFICATEUR DE TENSION A AMPLIFICATEUR OPÉRATIONNEL : 4

IV    CIRCUITS COMPARATEURS. 5

a ) Principe. 5

b ) Comparateur inverseur : (VE à la borne E-) 5

c ) Comparateur non inverseur : (VE à la borne E+) 6

d ) Comparateur à deux seuils (trigger de Schmitt) : 7






I                     COMMENT SE PRÉSENTE UN AMPLIFICATEUR OPÉRATIONNEL ?



2

amplificateur parfait : présence du signe ¥



II                 QUELLES SONT LES CARACTÉRISTIQUES D’UN AMPLIFICATEUR OPÉRATIONNEL ? :



3



Tension d’alimentation                  VCC < à 18 V

Tension de sortie                          -VCC < VS < +VCC

Intensité du courant de sortie         -20mA < iS < +20mA

Tension de saturation                    +  VSat (Sat » VCC tout en lui restant inférieure)

Tension différentielle d’entrée        VD (ou e ) = VE+ - VE-



a ) Caractéristique de transfert d'un amplificateur opérationnel :



3A



Rôle de la réaction : On appelle réaction toute action obtenue en reliant la sortie à une des entrées :

Ø      Lorsque la sortie est reliée à l’entrée E+, on parle de réaction positive.

Ø      Lorsque la sortie est reliée à l’entrée E-, on parle de réaction négative ou de contre-réaction.



REMARQUE IMPORTANTE : Sans réaction négative l'amplificateur opérationnel ne peut plus réaliser la fonction amplificatrice.



On appelle caractéristique de transfert d'un amplificateur opérationnel VS=f(VE) représentant les variations de la tension de sortie VS en fonction de la tension d'entrée VE



3B



L'amplificateur opérationnel est saturé quand la tension de sortie ne dépend plus de la valeur de la tension d'entrée.



b ) caractéristique de transfert d'un amplificateur opérationnel supposé parfait :



10

*     AMPLIFICATEUR PARFAIT EN RÉGIME NON LINÉAIRE :



Intensités des courants d'entrée nulles : i+= i- = 0

Tension différentielle d'entrée non nulle = Vd (ou e) ≠ 0

avec  VS = +Vsat pour VD > 0

et       VS = -Vsat pour VD < 0

*     AMPLIFICATEUR PARFAIT EN RÉGIME LINÉAIRE :

Intensités des courants d'entrée = 0

Tension différentielle d'entrée = 0

i+ = i- = 0

VD (ou e) = 0



REMARQUE : Une réaction négative est nécessaire pour qu'un amplificateur opérationnel fonctionne en régime linéaire.





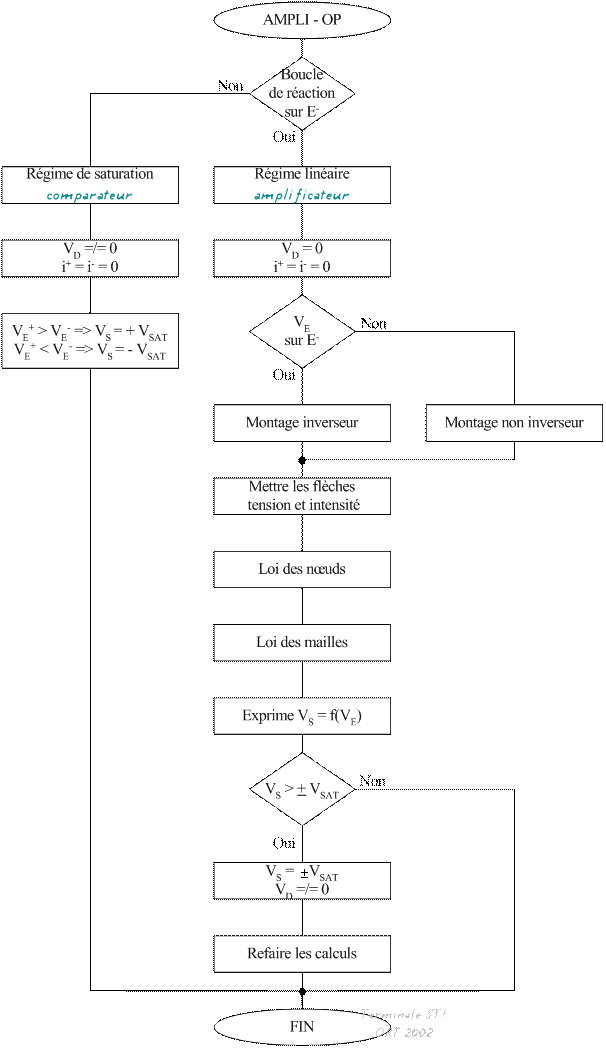

III              AMPLIFICATEUR DE TENSION A AMPLIFICATEUR ORATIONNEL :

*     AMPLIFICATEUR INVERSEUR

4

R1 = 1KW                                   R2 = 47KW



*     RÉGIME LINÉAIRE CAR PRÉSENCE DE LA BOUCLE DE RÉTROACTION :



Þ i+ = i- = 0

     VD = 0



Loi des nœuds



i1 = i2 + i-

i1 = i2 (1)





Loi de maille



Maille d'entrée

 (2)



Maille de sortie

 (3)



De(2) Þ  Þ

De(1) et (2) dans (3)



*     coefficient d'amplification

*



AN:



IV             CIRCUITS COMPARATEURS



a ) Principe



L’amplificateur opérationnel est utilise :

Ø      Soit en boucle ouverte (pas de réaction)

Ø      Soit avec une réaction positive

Dans les deux cas :

Ø      Le fonctionnement n’est plus linéaire

Ø      VD différent de 0

Ø      VS = ± VSAT



b ) Comparateur inverseur : (VE à la borne E-)



1)     Comparaison à zéro



5

6







VD = - VE

Þ

VE > 0 Þ VD < 0 Þ VE = - VSAT

VE < 0 Þ VD > 0 Þ VE = + VSAT



(   la + grande tension l’emporte sur E+ et E-.)



2)     Comparaison à une tension de référence :



7

8

VE + VD - VREF = 0

VD = VREF - VE

Þ

VE > VREF Þ VD < 0 Þ VE = -VSAT

VE < VREF Þ VD > 0 Þ VE = + VSAT



c ) Comparateur non inverseur : (VE à la borne E+)



1)     Comparaison à zéro



9

10



VD = VE

Þ

VE > 0 Þ VD > 0 Þ VE = + VSAT

VE < 0 Þ VD < 0 Þ VE = - VSAT

2)     Comparaison à une tension de référence :



11

12

VE - VD - VREF = 0

VD = VE - VREF

Þ VE > VREF Þ VD > 0 Þ VS = +VSAT

VE < VREF Þ VD < 0 Þ VS = - VSAT





a ) Comparateur à deux seuils (trigger de Schmitt) :





13

13a

VE + VD – V+ = 0

VD = V+ - VE



VS = ± VSAT



1)     Étude expérimentale

VE est un signal triangulaire

14

15

2)     Analyse :

À l’origine   VE < V+ Þ vd > 0 Þ vS = + VSAT

                                                               ÞV+ =KVSAT

De 0 à t1       VE < V+ Þ vd > 0 Þ vS = + VSAT

À t1                 VE > V+ Þ vd change de signe Þ vS =  - VSAT Þ v+ = - kvSAT

De t1 à t2       VE > V+ Þ vd < 0 Þ vS =  - VSAT

À t2             VE < V+ Þ vd change de signe Þ vS = + VSAT Þ v+ = kvSAT

Inchangé jusqu’à t3.
